REVERSE CLASS

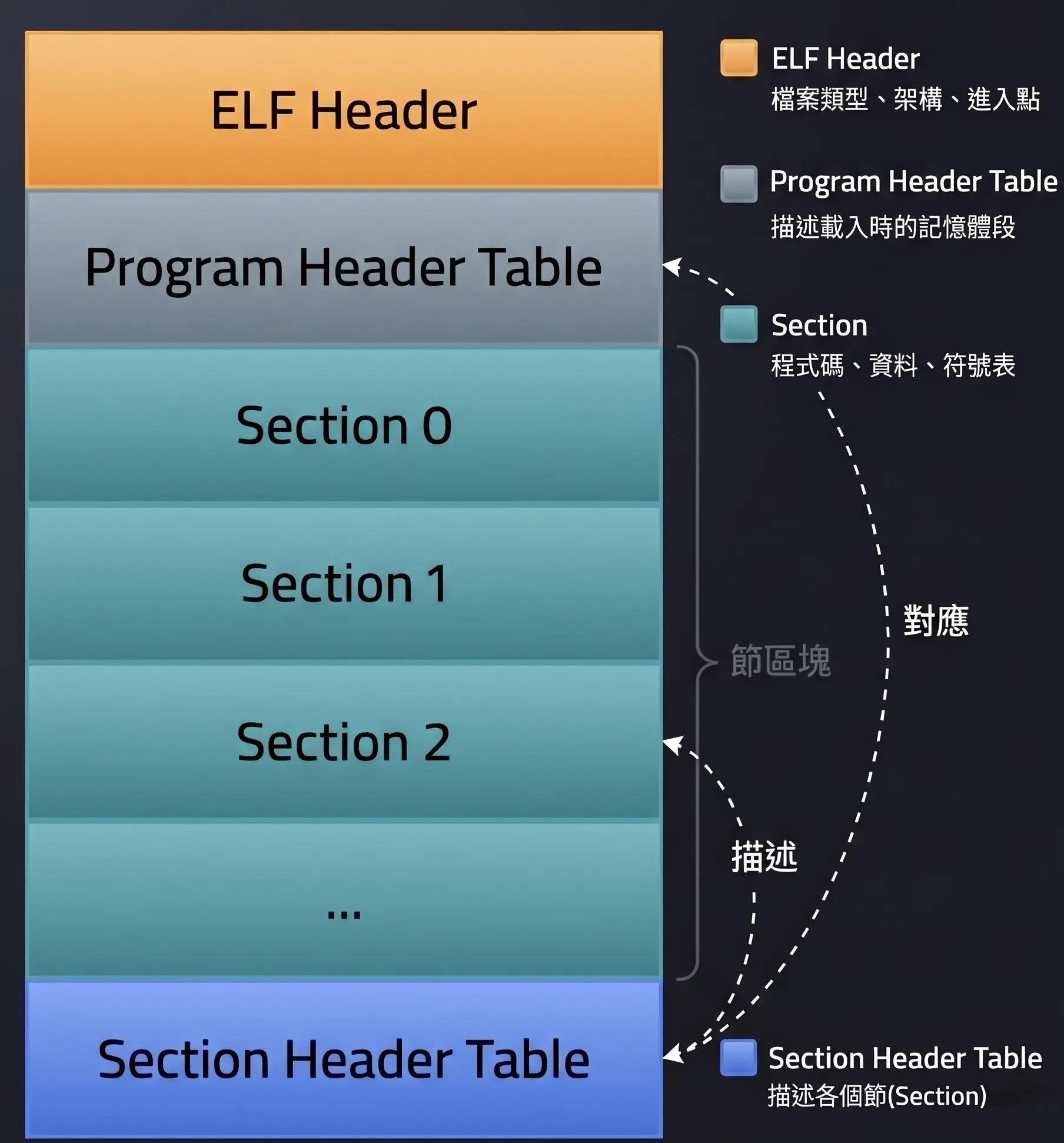

ELF架構


ELF Header

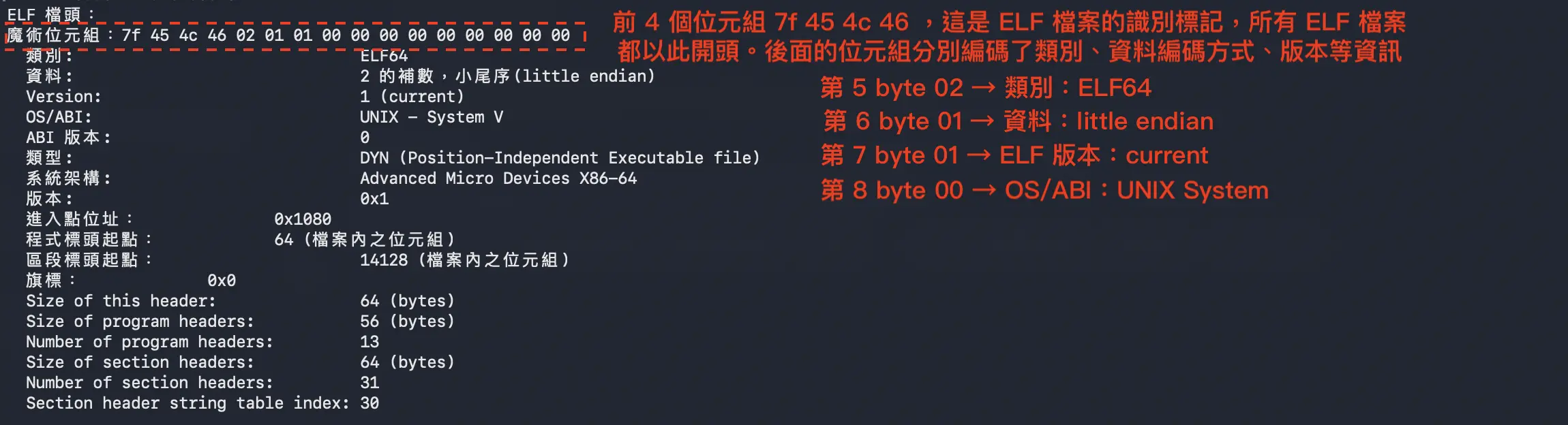

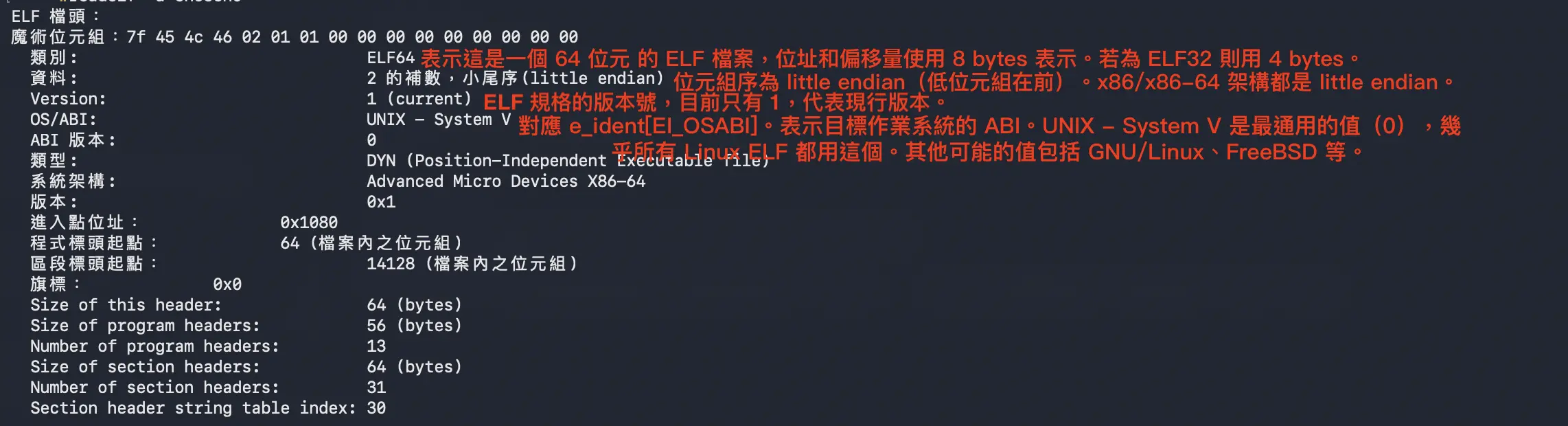

ELF Header 位於檔案的最開頭，是整個檔案的「目錄頁」， 記錄了三類關鍵資訊：檔案類型、架構、進入點。 magic number image 類別（Class）、資料（Data）、Version、 OS/ABI image

類型（Type）

對應 e_type。常見值包含：

  • REL（1）— 可重定位目標檔（.o 檔）
  • EXEC（2）— 傳統固定位址可執行檔
  • DYN（3）— 共享物件 / 位址無關可執行檔（PIE）
  • CORE（4）— Core dump

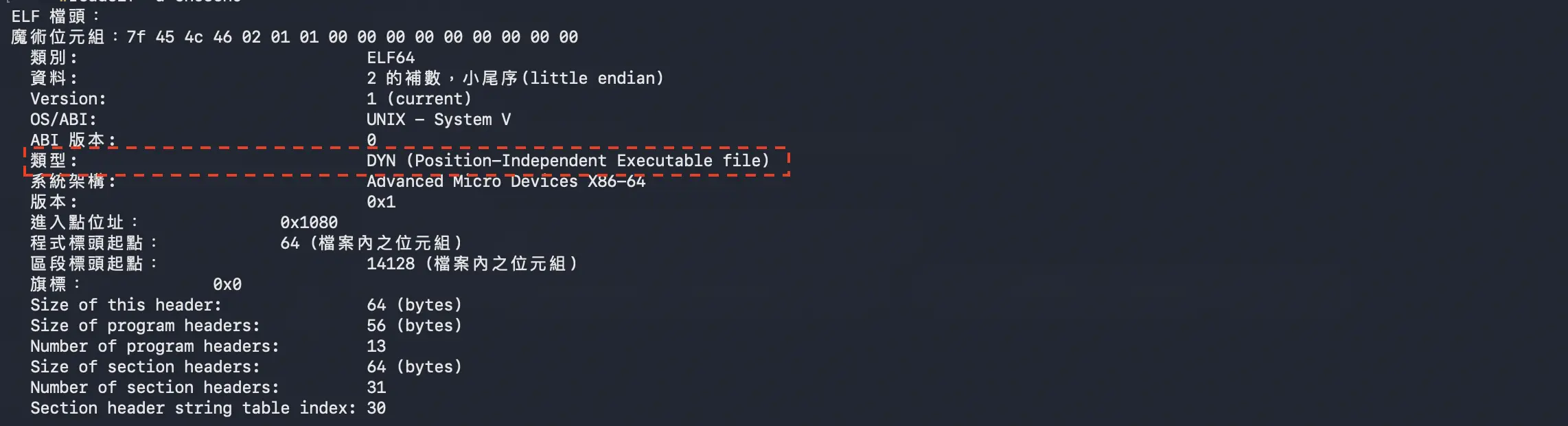

你的檔案是 DYN，代表它是 PIE（Position-Independent Executable）。現代 Linux 發行版編譯的執行檔幾乎都是 PIE，以支援 ASLR（位址空間佈局隨機化）來增強安全性。 image

系統架構（Machine）
對應 e_machine。表示目標處理器架構為 x86-64（AMD64）。其他常見值如 AArch64（ARM 64 位元）、RISC-V 等。 image

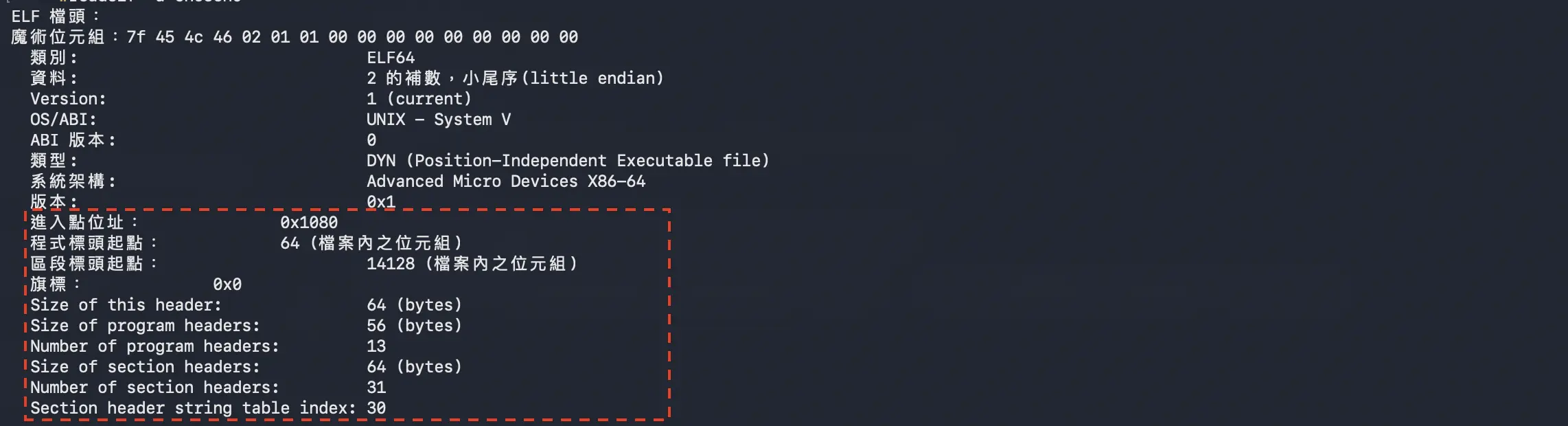

進入點位址（Entry point address）
這是_start 的位址,對應 e_entry。程式被載入後，CPU 開始執行的第一個指令的虛擬位址。這通常不是 main()，而是 C runtime 的啟動程式碼（如 _start），它負責初始化環境後再呼叫 main()。因為是 PIE，0x1080 是相對偏移，實際執行時會加上隨機基底位址。

程式標頭起點（Start of program headers）：
對應 e_phoff。e_phoff 標記的是 Program Header Table 在檔案中的起始位置。Program Header Table 在檔案中的偏移量為 64 bytes，恰好緊接在 ELF Header 之後（ELF64 Header 本身大小正好是 64 bytes）。

Size of this header：
對應 e_ehsize。ELF Header 本身的大小。ELF64 固定為 64 bytes，ELF32 為 52 bytes。

Size of program headers
對應 e_phentsize。每一個 Program Header 條目的大小。ELF64 固定為 56 bytes。

Number of program headers
對應 e_phnum。共有 13 個 Program Header 條目，每個描述一個 segment（如 LOAD、INTERP、DYNAMIC 等）。

Size of section headers
對應 e_shentsize。每一個 Section Header 條目的大小。ELF64 固定為 64 bytes。

Number of section headers
對應 e_shnum。共有 31 個 Section Header 條目，描述 .text、.data、.bss、.rodata、.symtab 等各個節。

Section header string table index：
對應 e_shstrndx。值為 30，表示第 30 個 section（從 0 開始算）是 .shstrtab，也就是存放所有 section 名稱字串的表。載入器要知道某個 section 叫什麼名字，就去查這個字串表。 image

Program Header

Program Header 是一個條目，描述一個 segment（記憶體段），告訴作業系統在載入程式時要怎麼處理這塊資料。

補充： Segment 與 Section 的差別
Section 是給連結器看的，是編譯和連結時的視角。它把檔案切得很細，每個 section 有明確的單一用途，例如 .text 放程式碼、.data 放已初始化資料、.bss 放未初始化資料、.rodata 放唯讀常數等。這樣連結器才能精確地合併多個 .o 檔中相同類型的內容。

Segment 是給載入器看的，是執行時的視角。它不在乎內容的邏輯分類，只在乎權限是否相同。權限相同的多個 section 會被合併成一個 segment，一次映射到記憶體中。

example:
一個 segment 通常包含多個 section:

  • 可讀+可執行的 segment ← 包含 .text、.rodata、.init 等
  • 可讀+可寫的 segment ← 包含 .data、.bss、.got 等

權限管理 image

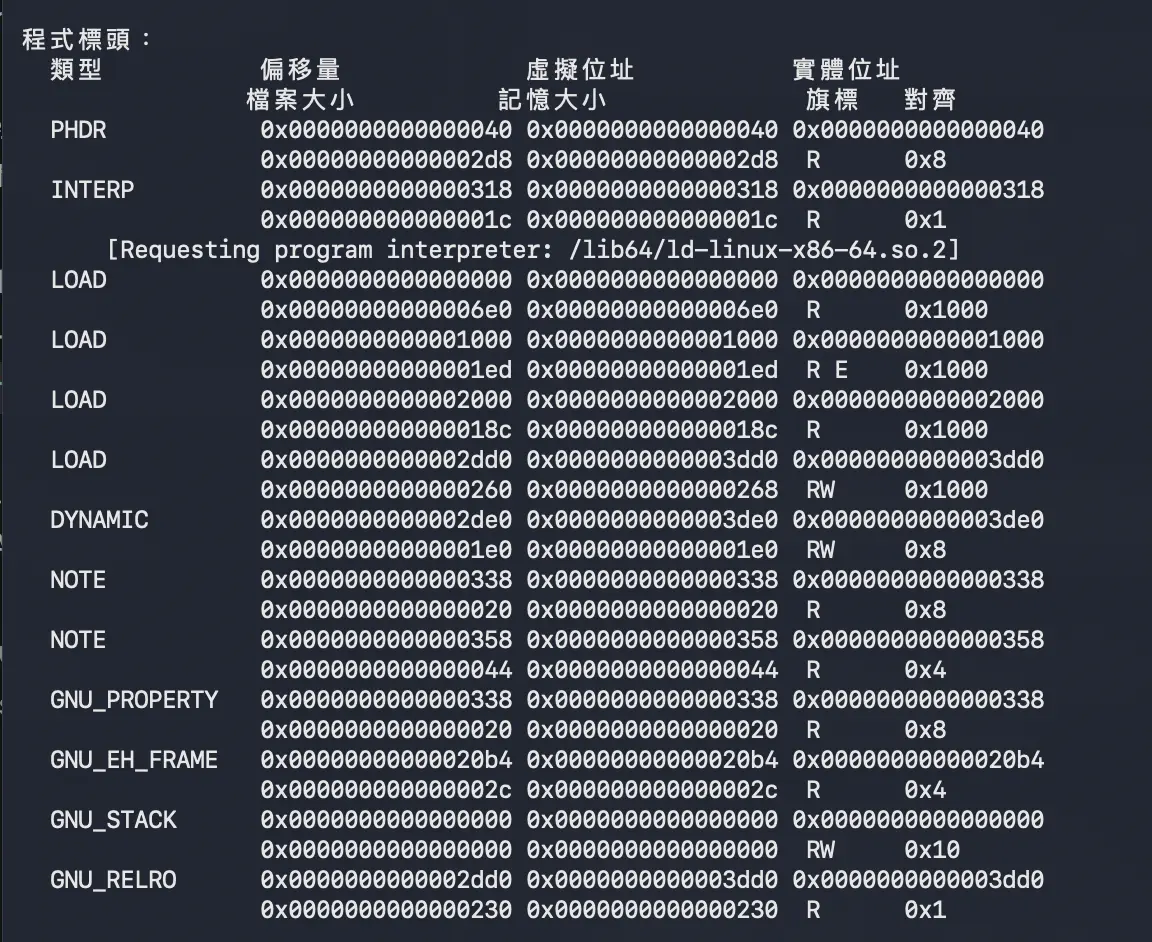

Program Header類型介紹


  • PHDR
偏移量 0x40, 大小 0x2d8, 權限 R, 對齊 0x8

Program Header Table 自身的位置和大小。讓載入器知道這張表本身也要被映射到記憶體中。偏移量 0x40（64）正好在 ELF Header 之後。

  • INTERP
偏移量 0x318, 大小 0x1c, 權限 R, 對齊 0x1

存放動態連結器的路徑：/lib64/ld-linux-x86-64.so.2。Kernel 看到這個 segment 就知道這不是靜態連結的程式，要先把動態連結器載入，由它負責載入所有依賴的 .so 共享函式庫。

  • 第一個 LOAD
偏移量 0x0, 大小 0x6e0, 權限 R, 對齊 0x1000

載入檔案最前面的 0x6e0 bytes 到記憶體，權限為唯讀。這段包含 ELF Header、Program Header Table、以及一些唯讀的 metadata（如 .note、.gnu.hash 等）。

  • 第二個 LOAD
偏移量 0x1000, 大小 0x1ed, 權限 R E, 對齊 0x1000

這是程式碼段，權限為可讀+可執行。包含 .text（程式碼）、.init（初始化程式碼）、.fini（結束程式碼）、.plt（動態連結跳板）等 section。你的進入點 0x1080 就落在這個 segment 裡。

  • 第三個 LOAD
偏移量 0x2000, 大小 0x18c, 權限 R, 對齊 0x1000

唯讀資料段，包含 .rodata（字串常數等唯讀資料）和 .eh_frame（例外處理框架資訊）。

  • 第四個 LOAD
偏移量 0x2dd0, 虛擬位址 0x3dd0, 大小 0x260/0x268, 權限 RW, 對齊 0x1000

可讀寫資料段。包含 .data（已初始化全域變數）、.bss（未初始化全域變數）、.got（Global Offset Table）等。注意記憶體大小（0x268）比檔案大小（0x260）大，多出來的就是 .bss，因為 .bss 不佔檔案空間，載入時在記憶體中補零即可。

  • DYNAMIC
偏移量 0x2de0, 大小 0x1e0, 權限 RW, 對齊 0x8

指向 .dynamic section，存放動態連結所需的所有資訊，例如依賴哪些共享函式庫、符號表在哪裡、重定位表在哪裡等。動態連結器 ld-linux 主要就是靠這個 segment 來完成連結工作。

  • 第一個 NOTE
偏移量 0x338, 大小 0x20, 權限 R, 對齊 0x8

通常是 GNU ABI 標記（.note.gnu.build-id 或 .note.ABI-tag），記錄這個 ELF 是為哪個 OS/ABI 版本編譯的。

  • 第二個 NOTE
偏移量 0x358, 大小 0x44, 權限 R, 對齊 0x4

通常是 Build ID 或其他附加資訊，用來唯一識別這個二進位檔，debug 時很有用。

  • GNU_PROPERTY
偏移量 0x338, 大小 0x20, 權限 R, 對齊 0x8

記錄 GNU 特定的屬性，例如這個程式是否支援 CET（Control-flow Enforcement Technology）等 CPU 安全特性。

  • GNU_EH_FRAME
偏移量 0x20b4, 大小 0x2c, 權限 R, 對齊 0x4

指向 .eh_frame_hdr section，這是例外處理（exception handling）框架的索引表。當程式拋出例外或需要 stack unwinding（展開呼叫堆疊）時，runtime 透過這個表快速找到對應的處理資訊。

  • GNU_STACK
偏移量 0x0, 大小 0x0, 權限 RW, 對齊 0x10

標記 stack 的權限。這裡權限是 RW（可讀+可寫，不可執行），表示 stack 上不能執行程式碼。這是一個重要的安全機制，防止攻擊者在 stack 上注入 shellcode 並執行（NX bit 保護）。注意大小為 0，它不載入任何資料，只是一個權限標記。

  • GNU_RELRO
偏移量 0x2dd0, 大小 0x230, 權限 R, 對齊 0x1

RELRO（Relocation Read-Only） 安全機制。動態連結器完成重定位後，會把這個範圍的記憶體改為唯讀，保護 .got（Global Offset Table）等敏感區域不被覆寫。這可以防禦 GOT overwrite 攻擊。

Virtual Address


ELF呼叫函數參數順序

在 x86-64 Linux（System V ABI）下，前 6 個整數或指標參數依序放入暫存器：

順序 暫存器
第 1 個參數 RDI
第 2 個參數 RSI
第 3 個參數 RDX
第 4 個參數 RCX
第 5 個參數 R8
第 6 個參數 R9

超過 6 個的參數由右至左推入堆疊（stack）。

呼叫者保存（Caller-Saved）暫存器 RAX, RCX, RDX, RSI, RDI, R8–R11, XMM0–XMM15 函數呼叫後這些暫存器的值不保證被保留。

被呼叫者保存（Callee-Saved）暫存器 RBX, RBP, R12–R15 被呼叫的函數若使用這些暫存器，必須在返回前恢復原值。

Example:

long add(long a, long b, long c, long d, long e, long f, long g);

結果

a → RDI
b → RSI
c → RDX
d → RCX
e → R8
f → R9
g → [RSP]   ← 第 7 個參數推入堆疊

與 Windows x64 的差異

順序 暫存器
Syscall 編號 RAX
第 1 個參數 RDI
第 2 個參數 RSI
第 3 個參數 RDX
第 4 個參數 R10（注意：不是 RCX）
第 5 個參數 R8
第 6 個參數 R9

回傳值放在 RAX。
